ZXC柴油機自吸泵

所屬類別：自吸泵

產品名稱：ZXC柴油機自吸泵

產品標簽：ZXC系列柴油機自吸式離心泵機組

更新時間：2021/5/13 11:34:37

訪問統計：

產品特征：

ZXC系列柴油機自吸式離心水泵機組，以柴油機為驅動，水泵為臥式自吸離心泵。該型式泵與其它型式的自吸離心泵比較，因?yàn)楸帽旧頉](méi)有逆止閥，結構簡單，工作可靠，無故障工作時間長，維護、使用方便、體積小、重量輕、效率高、在設計上做了特別的考慮與相同的泵比較，排量大，性能高。

ZXC系列柴油機自吸式離心水泵機組在工農業生產、搶險救助，如排澇、救火中作為應急泵使用效能更為突出。ZWC系列柴油機自吸式離心水泵機組廣泛適用石油、化工、冶金、機械、化纖、食品、能源、交通等工業部門、城市給水、亦可用于農業排灌、噴灌。供輸送清水或粘度小于5，溫度低于80℃物理及化學性質類似清水的其它液體。

技術原理：

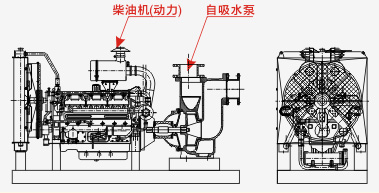

ZXC系列柴油機自吸式離心水泵機組，主要由柴油機、泵體、葉輪后蓋，機械密封、泵軸、軸承座、進口閥、氣液分離管，加水閥門、進、排接管等組成。

泵正常起動后，葉輪將吸入室內所存的液體及吸入管中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，水泵即投入正常作業。

技術參數：

型號	進出口徑 mm	流量		揚程 m	轉速 r/min	柴油機
型號	進出口徑 mm	m³/h	L/s	揚程 m	轉速 r/min	柴油機
ZXC25-3.2-32	25/25	3.2	0.89	32	2600	R165M
ZXC32-3.2-20	32/25	3.2	0.89	20	2600	R165M
ZXC32-3.2-32	32/25	3.2	0.89	32	2600	R165M
ZXC32-5-40	32/25	5	1.39	40	2600	R176M
ZXC32-3.2-50	32/25	3.2	0.89	50	2600	R176M
ZXC32-5-50	32/25	5	1.39	50	2600	R175M
ZXC40-6.3-20	40/32	6.3	1.75	20	2600	R165M
ZXC40-6.3-32	40/32	6.3	1.75	32	2600	R170M
ZXC40-12.5-32	40/32	12.5	3.48	32	2600	R176M
ZXC40-10-40	40/32	10	2.78	40	2600	R175M
ZXC40-6.3-50	40/32	6.3	1.75	50	2600	R175M
ZXC40-12.5-50	40/32	12.5	3.48	50	2600	R185M
ZXC40-12.5-60	40/32	12.5	3.48	60	2200	ZS195M
ZXC40-12.5-75	40/32	12.5	3.48	75	2200	ZS1105M
ZXC50-15-12	50/50	15	4.17	12	2600	R165M
ZXC50-18-20	50/50	18	5	20	2600	R170M
ZXC50-12.5-32	50/50	12.5	3.48	32	2600	R176M
ZXC50-20-30	50/50	20	5.56	30	2600	R175M
ZXC50-14-35	50/50	14	3.89	35	2600	R175M
ZXC50-10-40	50/50	10	2.78	40	2600	R175M
ZXC50-12.5-40	50/50	12.5	3.48	40	2600	R175M
ZXC50-12.5-50	50/50	12.5	3.48	50	2600	R185M
ZXC50-15-60	50/50	15	4.17	60	2200	ZS195M
ZXC50-15-75	50/50	15	4.17	75	2200	ZS1105M
ZXC65-30-15	65/50	30	8.34	15	2600	R176M
ZXC65-30-17	65/50	30	8.34	17	2600	R175M
ZXC65-25-20	65/50	25	6.95	20	2600	R175M
ZXC65-20-30	65/50	20	5.56	30	2600	R175M
ZXC65-25-32	65/50	25	6.95	32	2600	R185M
ZXC65-20-40	65/50	20	5.56	40	2600	R185M
ZXC65-25-50	65/50	25	6.95	50	2200	ZS195M
ZXC65-25-60	65/50	25	6.95	60	2200	ZS1105M
ZXC65-25-70	65/50	25	6.95	70	2200	L24M
ZXC80-35-13	80/65	35	9.73	13	2600	R176M
ZXC80-43-17	80/65	43	11.95	17	2600	R175M
ZXC80-50-20	80/65	50	13.89	20	2600	R185M
ZXC80-40-22	80/65	40	11.12	22	2600	R185M
ZXC80-50-25	80/65	50	13.89	25	2200	ZS195M
ZXC80-50-32	80/65	50	13.89	32	2200	ZS195M
ZXC80-60-40	80/65	60	16.67	40	2200	ZS1105M
ZXC80-60-50	80/65	60	16.67	50	2200	L24M
ZXC80-60-55	80/65	60	16.67	55	2200	ZS1125M
ZXC80-60-70	80/65	60	16.67	70	2200	L32M
ZXC100-100-15	100/80	100	27.78	15	2200	ZS195M
ZXC100-100-20	100/80	100	27.78	20	2200	ZS1105M
ZXC100-100-32	100/80	100	27.78	32	2200	L24M
ZXC100-100-40	100/80	100	27.78	40	2200	ZS1125M
ZXC100-100-50	100/80	100	27.78	50	2200	L32M
ZXC125-120-20	125/100	120	33.34	20	2200	ZS1125M
ZXC125-140-25	125/100	140	38.89	25	2200	L32M
ZXC125-120-32	125/100	120	33.34	32	2200	L32M
ZXC150-150-20	150/125	150	41.67	20	2200	ZS1125M
ZXC150-160-25	150/125	160	44.45	25	2200	L32M
ZXC150-150-32	150/125	150	41.67	32	2200	L32M
ZXC150-160-15	150/125	160	44.45	15	1500	ZH2110D
ZXC150-160-20	150/125	160	44.45	20	1500	K4100D
ZXC150-160-30	150/125	160	44.45	30	1500	495ZD
ZXC150-170-40	150/125	170	47.23	40	1500	R6105ZD
ZXC200-300-15	200/150	300	83.34	15	1500	K4100D
ZXC200-300-20	200/150	300	83.34	20	1500	495ZD
ZXC200-200-32	200/150	200	55.56	32	1500	495ZD
ZXC200-300-25	200/150	300	83.34	25	1500	K4100ZD
ZXC200-350-30	200/150	350	97.23	30	1500	R4105ZD
ZXC200-250-40	200/150	250	69.45	40	1500	R4105ZD
ZXC200-200-45	200/150	200	55.56	45	1500	R4105ZD
ZXC200-400-32	200/150	400	111.12	32	1500	R6105ZD
ZXC200-200-38	200/150	200	55.56	38	1500	K4100ZD
ZXC200-250-50	200/150	250	69.45	50	1500	R6105ZD
ZXC200-300-55	200/150	300	83.34	55	1500	R6105ZD
ZXC200-280-63	200/150	280	77.78	63	1500	R6105AZLD
ZXC200-350-65	200/150	350	97.23	65	1500	R6105IZLD
ZXC250-550-20	250/200	550	152.78	20	1500	R6105ZD
ZXC250-400-28	250/200	400	111.12	28	1500	R6105ZD
ZXC250-550-32	250/200	550	152.78	32	1500	R6105ZD
ZXC250-400-40	250/200	400	111.12	40	1500	R6105ZD
ZXC250-400-50	250/200	400	111.12	50	1500	R6105AZLD
ZXC250-450-55	250/200	450	125	55	1500	R6105IZLD
ZXC300-700-20	300/250	700	194.45	20	1500	R6105ZD
ZXC300-600-32	300/250	600	166.67	32	1500	R6105AZLD
ZXC300-500-50	300/250	500	138.89	50	1500	R6105IZLD
